阐扬：本文采算科技主要先容了SEI 膜与 CEI 膜的形成位置、化学起首、功能互异和失效阵势。要点阐扬二者皆来自电解液界面反应，但一个主要保护负极，一个主要相识正极，高下电位环境决定了构成和作用不同。
一、基本区别
SEI 是 solid electrolyte interphase，频繁指负极名义形成的固态电解质界面膜；CEI 是 cathode electrolyte interphase，频繁指正极名义形成的界面膜。二者皆来自电解液在电极名义的领会反应，但形成电位、化学构成、功能要点和失效阵势不同。
SEI 主要出当今低电位负极，举例石墨、硅负极和锂金属名义。电解液中的溶剂、锂盐和添加剂在低电位下被规复，生成 LiF、Li2CO3、ROCO2Li、有机团员物等组分。理思 SEI 高兴许 Li+ 通过，同期防碍电子穿透，幸免电解液执续规复。
图1：电板界面膜形成暗示图展示负极 SEI 与正极 CEI 在位置和功能上的互异。DOI：10.1007/s40820-026-02236-2。
CEI 则主要出当今高电位正极，举例高镍层状氧化物、富锂锰基、尖晶石 LNMO 或高电压钴酸锂名义。正极高电位会氧化电解液，形成含 LiF、磷酸盐、硫酸盐、聚碳酸酯和金属氟化物的膜层。理思 CEI 要阻扰电解液氧化、氧开释、过渡金属溶出和名义结构重构。
不错把 SEI 见地为“防规复领会的负极保护膜”，把 CEI 见地为“防氧化领会的正极保护膜”。但二者皆不是全皆惰性的涂层，而是在轮回中欺压形成、闹翻、建立和增厚的动态界面。
定名上，SEI 和 CEI 皆强调“电解液界面相”，阐扬它们不是电极本色的一部分，也不是浮浅外加涂层，而是电极、电解液和电位共同反应形成的界面居品。它们的构成会随电解液配方、温度、倍率和轮回历史变化。
二、形成机制
SEI 的形成频繁发生在首圈充电负极嵌锂历程中。当石墨电位下落到约 0.8 V vs. Li/Li+ 以下，碳酸酯溶剂运转规复，生成无机和有机搀和层。无机层频繁围聚电极，力学强度和离子电导较高；有机层更围聚电解液，优柔但相识性较差。
CE = Qdelithiation/Qlithiation × 100%
式中 CE 为库仑收尾，Qlithiation 为嵌锂容量，Qdelithiation 为脱锂容量。SEI 形成会销耗活性锂和电解液，使首圈 CE 裁汰。若 SEI 后续执续闹翻并再生，长轮回 CE 会执续低于理思值，容量缓缓吃亏。
图2：锂金属或石墨负极名义 SEI 形色阐扬其主要作用是防碍电解液不时规复领会。DOI：10.1002/advs.75159。
CEI 的形成发生在正极高电位氧化环境中。电解液溶剂和阴离子在高电压下失电子，正极名义晶格氧活性也可能参与副反应，生成氧化居品膜。高镍正极在 4.3 V 以上更容易发生电解液氧化、Ni/Li 混排和名义岩盐相生成，因此 CEI 相识性特地紧迫。
添加剂不错主动调控界面膜。FEC 常用于改善硅负极 SEI，LiDFOB、LiPO2F2、硼酸盐或磷酸酯添加剂可参与形成富 LiF 或 B/P/O 组分的界面膜。要道是让添加剂优先领会，形成薄而良好、离子可导、电子绝缘的保护层。
SEI 的首圈形成常被称为化成历程。化成电流、温度和圆寂电压会影响膜层构成与良好性。过快化成可能形成粗鲁、不均匀 SEI，后续轮回中容易闹翻；较和气的化成成心于形成邻接界面膜，但会加多坐褥技巧和本钱。
三、功能互异
SEI 的中枢任务是兼顾离子传导和电子辞谢。若 SEI 电子绝缘性不及，电解液会执续规复，膜层欺压增厚；若 Li+ 传导差，负极极化升高，开元棋牌app2026中国最新版官方平台下载低温或快充时容易析锂。硅负极还存在体积扩张，SEI 会反复闹翻再生，变成活性锂快速销耗。
Rint = L/(σLiA)

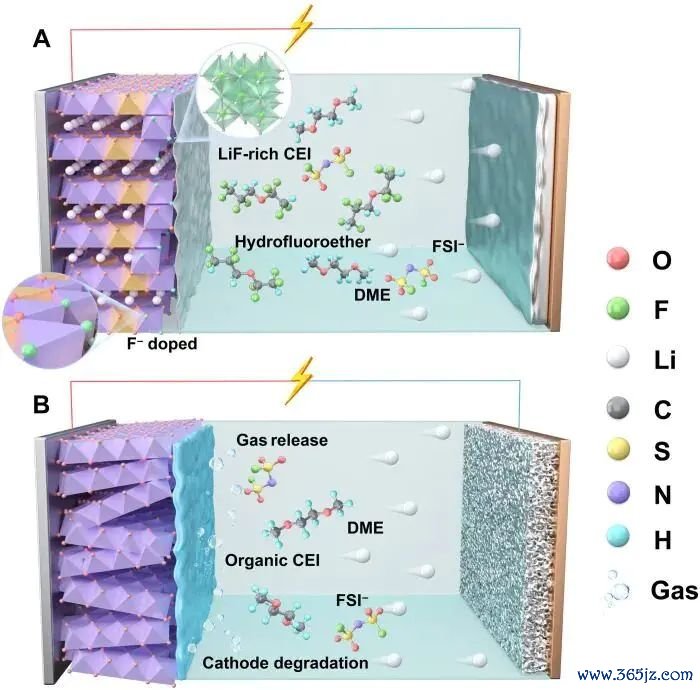

图3：高电压正极名义 CEI 结构自大其需要屈膝氧化领会和过渡金属溶出。DOI：10.1002/advs.75159。
式中 Rint 为界面膜离子传输电阻，L 为膜厚，σLi 为 Li+ 电导率，A 为灵验面积。该式阐扬界面膜不可只追求厚和相识，过厚或离子电导低皆会权臣加多阻抗，导致倍随便能下落。
CEI 更强调抗氧化和阻扰正极名义副反应。高电压下正极名义可能开释活性氧，诱发电解液领会和煦体产生；过渡金属溶出后挪动到负极，还会松懈 SEI。相识 CEI 能裁汰正极名义反应活性，减少金属溶出和界面阻抗增长。
SEI 与 CEI 还会互相影响。正极溶出的 Mn、Ni 或 Co 挪动到负极，会催化 SEI 领会；负极 SEI 销耗电解液和添加剂，也会改造正极 CEI 的形成环境。因此全电板界面相识性必须同期看两头，而不是只优化其中一个界面。
CEI 还承担相识正极晶格氧的任务。高镍正极名义若发生氧开释，会进一步氧化电解液并形成气体，界面膜随之增厚。含氟、含磷或含硼 CEI 组分常被用于裁汰名义反应活性，减少 HF 纰谬和过渡金属溶出。
四、实战判断

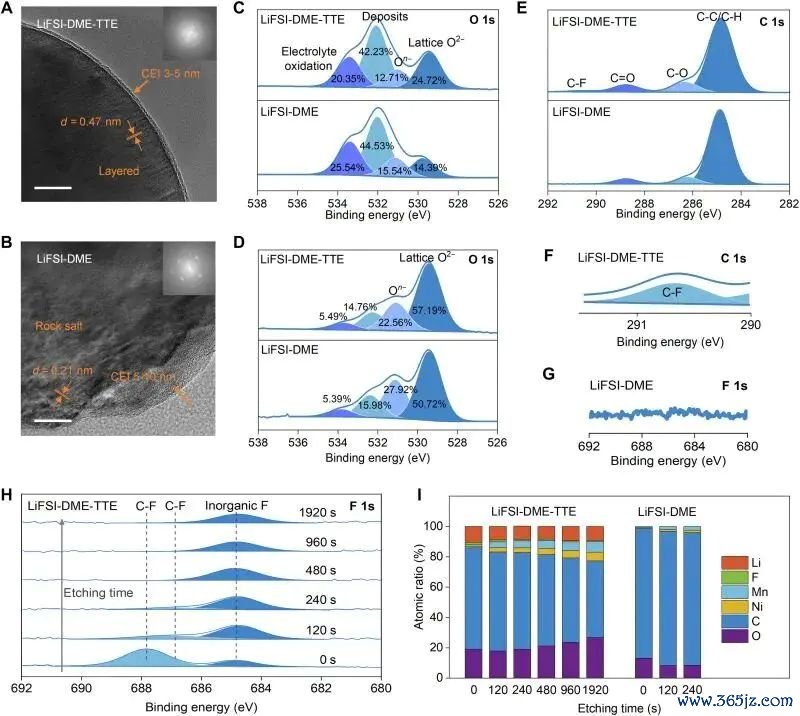

表征 SEI/CEI 常用 XPS、TOF-SIMS、TEM、cryo-TEM、EIS、原位气体分析和深度剖析。XPS 可识别 LiF、碳酸盐、磷酸盐等化学组分，cryo-TEM 能减少束流挫伤并不雅察的确膜形色，EIS 可跟踪界面阻抗随轮回增长。

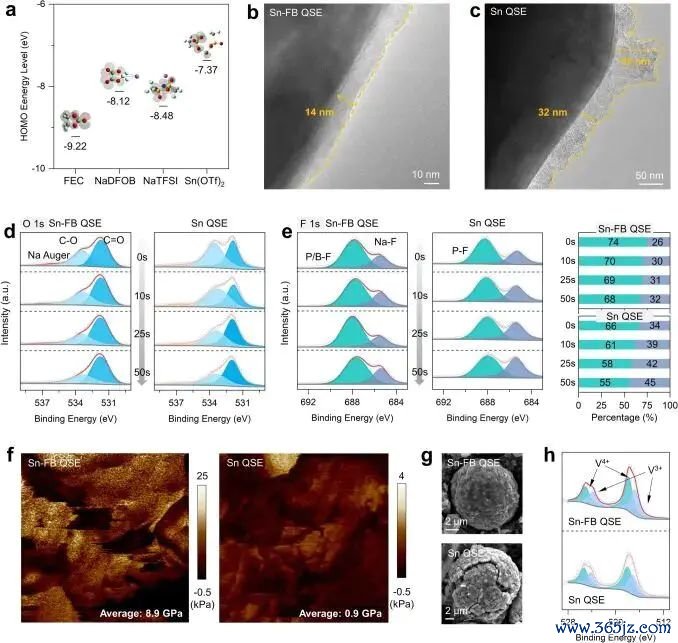

图4：不同电解液添加剂形成的界面膜因素对比体现 SEI/CEI 化学起首互异。DOI：10.1126/sciadv.aeb7563。
判断界面膜利弊不可只看是否“厚”。好的 SEI/CEI 应该薄、均匀、良好、富无机相识组分，并具有充足 Li+ 传导才略。过厚膜层诚然可能终止副反应，却会权臣加多极化；过薄或不邻接的膜层又无法防碍电解液执续领会。
2026年世界杯中国官网施行上还应分歧半电板和全电板。半电板中锂片行为对电极，会提供过量锂并引入锂片副反应；全电板中活性锂有限，SEI/CEI 销耗会更径直反应为容量衰减。真确评价界面膜相识性，应结合全电板 CE、容量保执率和轮回后界面表征。
SEI 与 CEI 的筹画逻辑不错空洞为：负极需要抗规复、柔韧和快速 Li+ 传输，正极需要抗氧化、抗金属溶出和阻扰晶格氧反应。二者称号不异，但职责环境全皆不同，不可把一种界面膜的教师径直套到另一端。
图5：长轮回后界面膜增厚与阻抗变化阐扬界面膜既是保护层亦然潜在失效起首。DOI：10.1126/sciadv.aeb7563。
分析界面膜时应尽量幸免空气泄露。SEI 和 CEI 对水氧明锐，取样、清洗和滚动历程可能改造 LiF、碳酸盐和有机组分比例。使用惰性厌烦滚动、低温电镜和和气清洗条目，能更接近的确轮回后的界面景色。
在快充和高电压体系中，SEI 与 CEI 的耦合更理会。负极 SEI 不相识会销耗活性锂，正极 CEI 不相识会开释金属离子和氧化性物种，两头副反应最终皆会发扬为容量衰减和阻抗升高。因此界面膜商榷应从全电板角度判断。
要是从失效角度看，SEI 更常发扬为反复闹翻、再生和锂吃亏，CEI 更常发扬为高电压氧化、气体生成和过渡金属挪动。二者皆会加多界面阻抗，但根源不同。把失效起首分清，智力继承合乎添加剂、包覆层或化成轨制。因此开元棋牌app官方平台免费下载，界面膜优化必须同期看化学构成、力学完满性和离子传输。
